Papers·3일 전

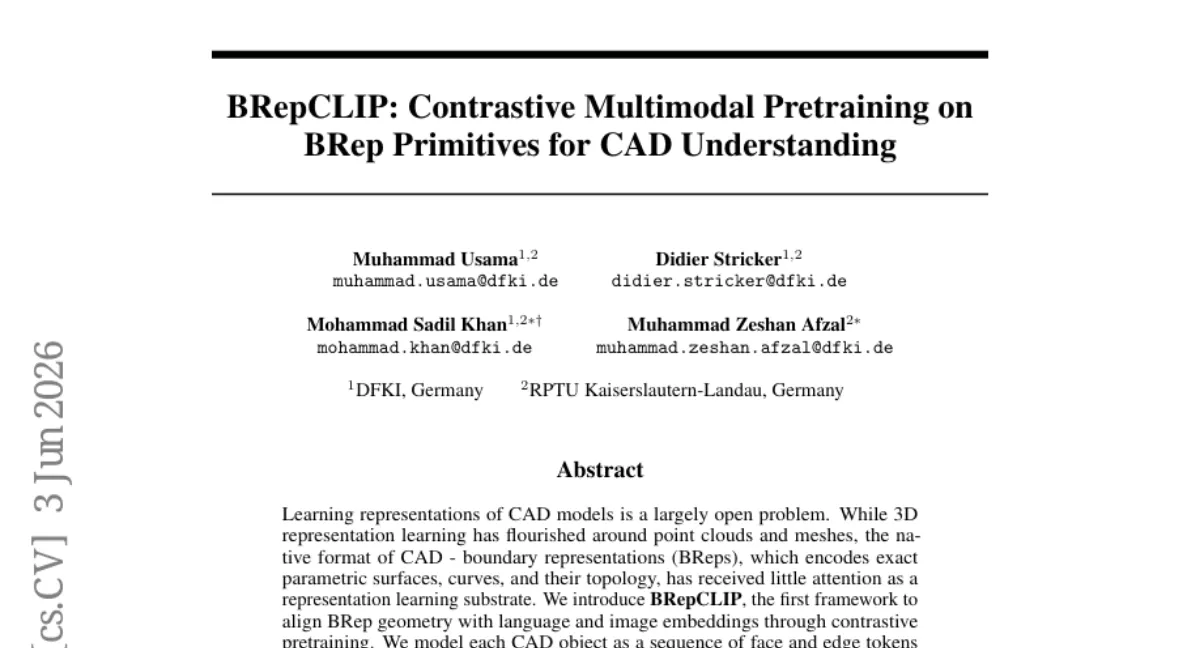

DFKI, CAD BRep 형상과 언어·이미지 정렬하는 BRepCLIP 공개 — Top-1 검색 40.4% 향상
DFKI 연구진이 CAD의 네이티브 포맷인 BRep(Boundary Representation)을 언어·이미지 임베딩과 정렬하는 최초의 프레임워크 BRepCLIP을 발표했습니다. 면과 모서리 토큰 시퀀스로 CAD 객체를 모델링하고, 표면 유형(원통, 토러스, NURBS 등)과 곡선 프리미티브(직선, 호, B-스플라인)를 별도 어휘로 인코딩한 뒤 트랜스포머로 전역 임베딩을 생성, CLIP과 대조 학습으로 정렬합니다. ABC, CADParser, Automate 데이터셋에서 기존 OpenShape 대비 Top-1 검색 정확도를 각각 40.4%, 22.0%, 23.9% 개선했으며, FabWave 제로샷 분류에서도 Top-1이 15% 향상되었습니다. 다만 BRep 토큰화가 CAD 파서에 의존적이어서 노이즈가 있는 입력에는 취약할 수 있습니다.
DFKI 팀이 CAD의 네이티브 포맷인 BRep을 언어·이미지와 정렬하는 최초의 대조 학습 프레임워크 BRepCLIP을 공개했습니다.
핵심 결론
- 태스크 — CAD BRep 형상의 텍스트·이미지 기반 검색 및 제로샷 분류.
- 성능 — ABC·CADParser·Automate에서 Top-1 검색 각각 40.4%, 22.0%, 23.9% 향상 (OpenShape 대비). FabWave 제로샷 분류 Top-1 15% 향상.
- 의의 — BRep을 직접 학습 입력으로 사용한 첫 사례로, 구조 인식 사전학습의 중요성을 입증.
방법
- 토큰화 — 각 CAD 객체를 면(face)과 모서리(edge) 토큰 시퀀스로 변환. 표면 유형(원통, 토러스, NURBS 등)과 곡선 프리미티브(직선, 호, B-스플라인)에 대해 별도의 이산 어휘를 사용.
- 임베딩 — 공간·의미 디스크립터를 추가한 토큰을 트랜스포머 인코더로 처리해 전역 BRep 임베딩 생성.
- 정렬 — CLIP의 텍스트·이미지 인코더와 대조 손실로 정렬. BRep 임베딩과 CLIP 임베딩 간 유사도를 최대화.
한계·조건
- 의존성 — BRep 토큰화는 CAD 파서(예: OCCT)에 의존적이므로 파서 오류나 비정상 BRep에 취약할 수 있습니다.
- 데이터 — 실험은 ABC, CADParser, Automate, FabWave 등 공개 CAD 데이터셋에서 수행. 실제 산업용 CAD 데이터로의 일반화는 추가 검증 필요.
- 코드 — 프로젝트 페이지와 논문은 공개되었으나, 코드 공개 여부는 아직 명확하지 않습니다.
편집자 한 줄
CAD 도메인에서 BRep을 직접 학습한 점은 참신하지만, 토큰화 파이프라인의 견고성이 실용화의 관건이 될 듯합니다.
